泰思曼TXR1012高壓電源在PCB(印刷線路板)檢測方面已批量應用
X射線檢測設備是利用X光發光光源與探測器相結合,X光透過檢測物體,探測器抓取透視圖像的原理,檢測物體內部結構或缺陷等。
X射線檢測設備廣泛應用于PCB線路板的檢測,利用X射線穿透PCB板,并在成像傳感器上獲取圖像,實現對PCB板的透視投影,對于解決元器件封裝質量控制起到十分重要的作用。
當X光線穿透樣品時,由于不同的材料對X光的吸收度不一樣,如錫、鉛,這些材料可以吸收大量的x射線,在傳感器上獲得的影像為黑色,即錫球焊點處形成黑色圖像,技術人員根據影像提煉出自己想要的東西進行分析,以檢驗待檢產品存在什么缺陷。
X射線檢測設備檢測的優點主要體現在:
1.對于工藝缺陷覆蓋率高,而且能同時檢測到其他檢測手法無法觀測到的缺陷,比如虛焊、假焊、漏焊等等,尤其是對于焊點隱藏器件的檢測;
2.快速檢測,對于分層或者多層的PCB板,只需要進行一次檢測即可完成對雙面板、多面板的缺陷檢測。

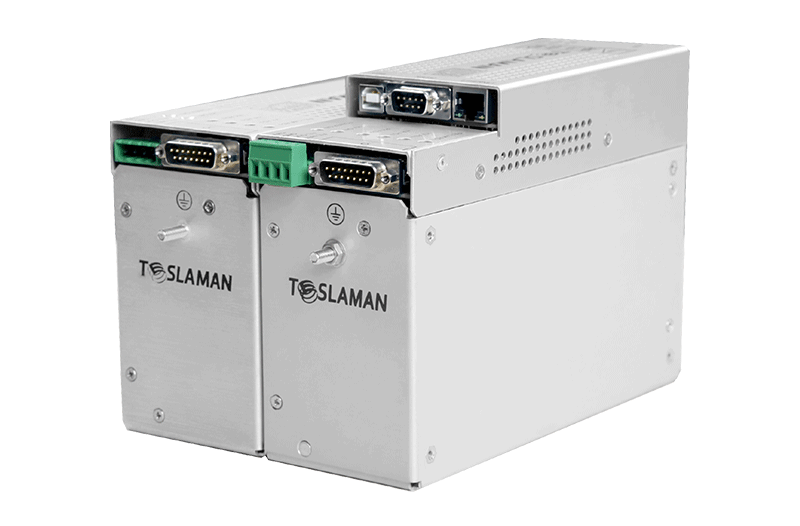

泰思曼TXR1012系列X射線高壓電源,作為產生X射線的一個關鍵部件,廣泛應用于PCB線路板X射線檢測設中。
TXR1012是一款電壓50kV,功率50W的高精密X射線高壓電源,集成了輸出直流電壓5V,電流0.3A到3.5A可調的燈絲電源,高壓和燈絲電流可實現線性平穩上升。TXR1012系列電源可外接電位器實現輸出電壓和電流的遠程控制,并且具有外接電壓和電流顯示、高壓輸出端過壓和短路保護、安全互鎖等功能。它還可提供遠程數字通信接口,實現RS-232、RS-485和USB通信。
